BricsCAD 機械 V25 二維繪圖、組裝和金屬板設計工具集

BricsCAD 機械 V25 提供 2D 機械設計與繪圖、鈑金設計以及建立與驗證複雜機械組裝的工具集。BricsCAD 機械 的 2D 繪圖工具可讓製造商輕鬆建立精緻的機械設計，並做出更好的設計決策。

精確的製造 2D 設計文件

我們知道許多使用者可能會使用在 AutoCAD^® Mechanical 中建立的圖面，因此先做第一件事。DWG 版本檢查器可增強在 AutoCAD Mechanical 中建立的圖面的 DWG 相容性，並在不相容的情況下提供主動警告，協助您避免潛在的陷阱。一旦您將圖面載入 BricsCAD 機械，您就可以開始使用 BricsCAD的各種工具和功能，這些工具和功能將加快您的工作流程，提供精確的設計文件，並讓您以最快的速度投入生產。

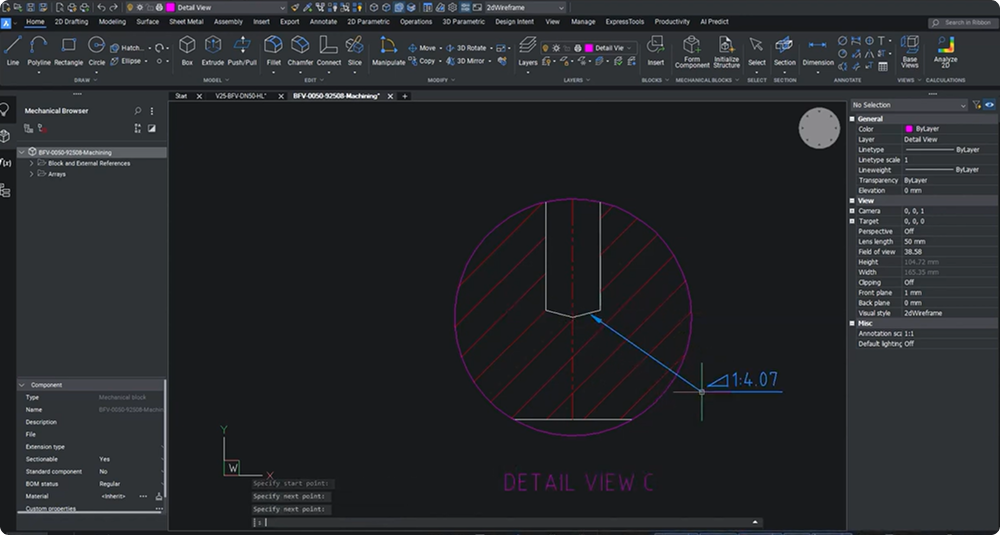

利用一系列註解功能，輕鬆為您的機械圖面新增註解符號，例如全新的 AMTAPERSYM 指令，可讓您以可自訂的數值建立錐度和斜度符號，確保精確呈現您的機械元件；以及改良的 AMWELDSYM 指令，現在包含 12 個新參數，允許更複雜的符號組合。

AMPOWERDIM 指令將可讓您建立多個精確的標註，包括快照距離凍結和互動式重新縮放。AMRESCALE 指令可讓您調整尺寸標註的比例因子，讓您控制線與線之間的間距，使您的設計更具可讀性。

裝配檢查和驗證

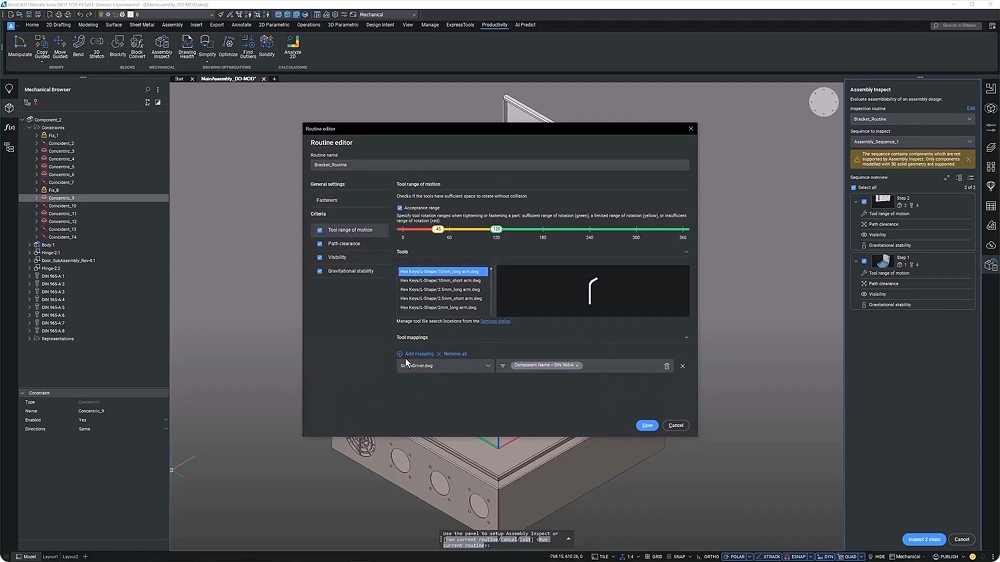

BricsCAD 機械　包含許多直覺的裝配和驗證工具，適合處理複雜裝配和子裝配的使用者，讓您能夠設計零件、組件和綜合組裝。BMSEQUENCE 等工具可協助您為 DFMA 研究做準備，為您的裝配排序，而且您可以輕鬆地在序列中加入步驟，以檢查元件之間如何互動。一旦您對序列感到滿意，就可以使用 BMASSEMBLYINSPECT 指令對選取的序列執行研究。從那裡，您可以輕鬆地在「管理例程」對話方塊中建立檢測例程，檢視每個例程的標準，並快速匯入或匯出現有的例程。

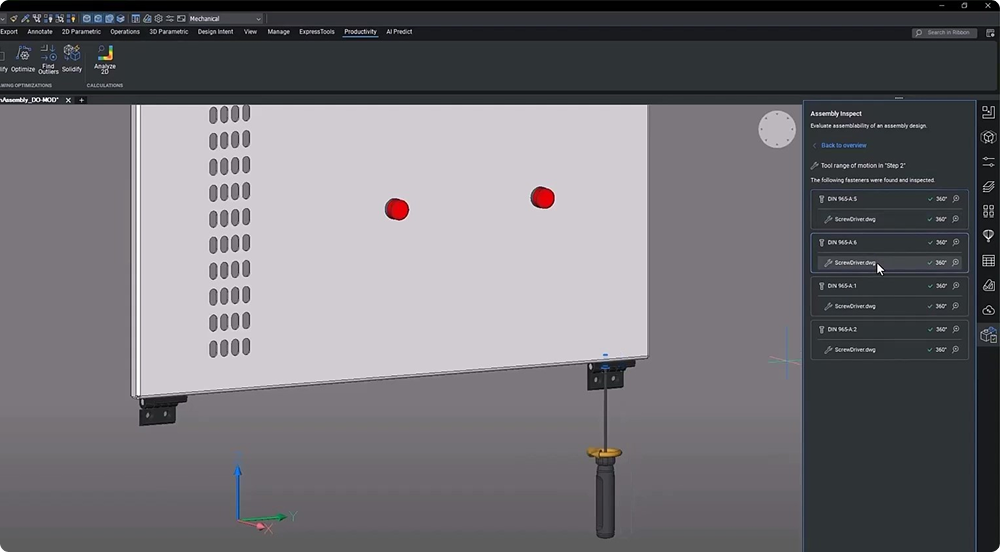

「路徑清除」工具將檢查裝配或拆卸過程中零件的自由運動，並以顏色編碼清楚顯示結果，讓您輕鬆識別任何問題區域 - 提高 DFMA 研究的精確度。工具動作範圍研究可讓您檢查所需工具的動作範圍，讓您更了解組裝在現實世界中的運作方式。重力穩定性研究將驗證您的組件是否具有重力穩定性，並協助您決定組裝每個組件的最佳方式。

自動化鈑金設計

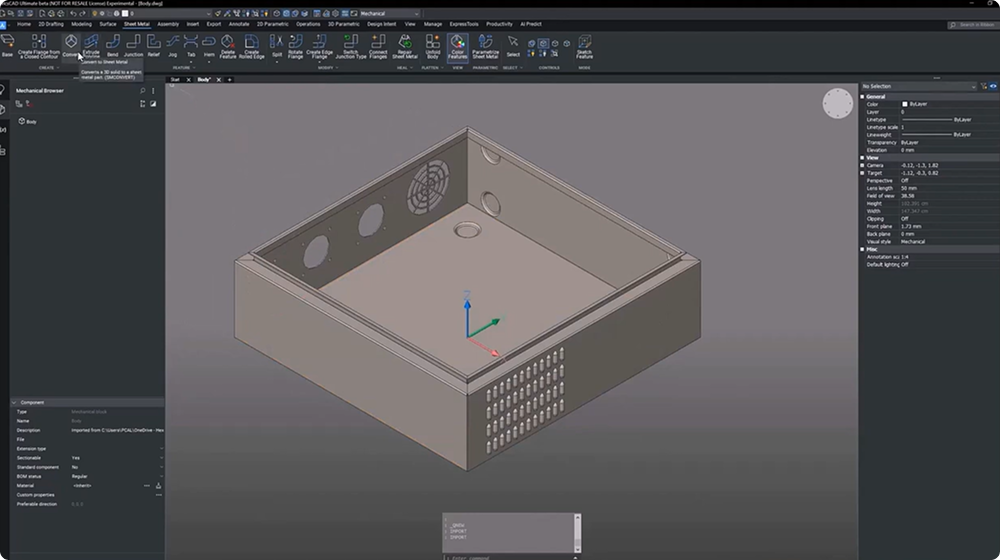

BricsCAD 機械　具備專為鈑金設計的工具集，從設計到生產的自動化工具，讓複雜的製程變得簡單。建立複雜的鈑金結構，並簡單地從 3D 模型建立鈑金設計。使用 SMCONVERT 指令可以將 3D 實體轉換為鈑金模型。有了鈑金模型之後，就可以使用 SMREPLACE 指令來取代成形特徵。如果您需要建立鈑金模型的 2D 表示，請使用 SMUNFOLD 指令。簡單易用的工具可讓您快速建立 3D 組裝模型，例如「操控器」，以插入和移動元件到位。

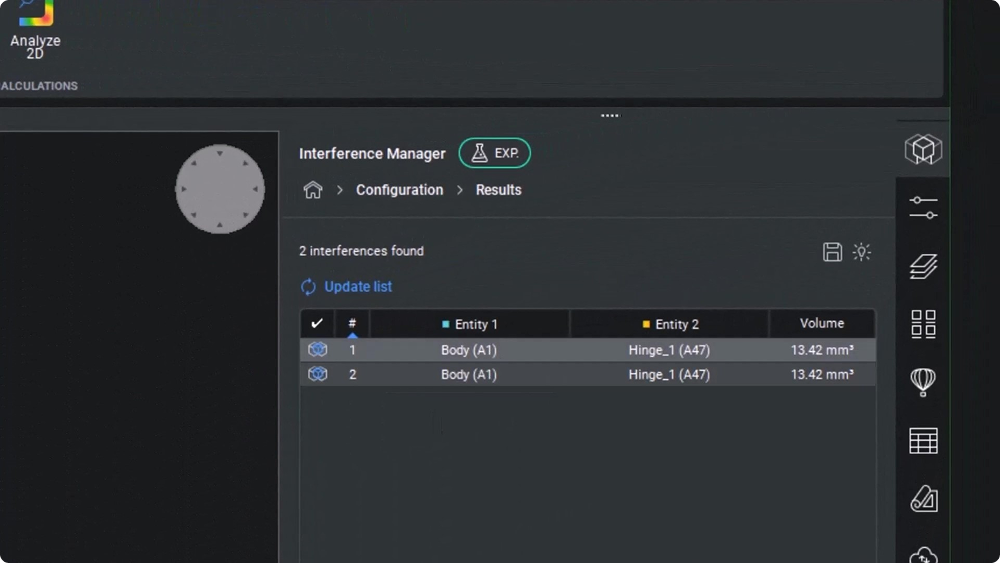

而干涉檢查功能等工具將進一步強化您的工作流程。此功能可確保設計的精確度，因為它可讓您評估不同的物件組如何互動。它提供全面的概述，計算干涉體積，並提供對空間衝突的精確評估。三色標碼系統可突出干涉區域，闡明需要調整的位置以及干涉產生的位置。此外，一旦進行調整，您就會看到即時的變化，因此您總是可以掌握物件互動的最新概況。

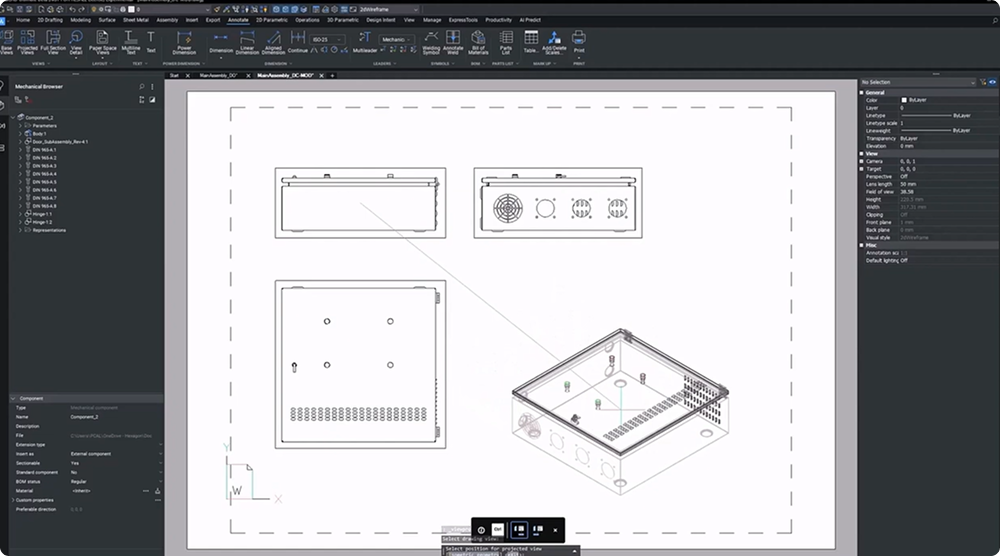

當您對於鈑金模型的表現感到滿意後，就可以使用 VIEWBASE 指令來建立一般排列圖。此指令可讓您在圖紙空間配中建立關聯式正交和等距視圖。建立橫截面與細部視圖，提供詳細的文件說明，讓您清楚了解設計的特定區域，並讓您更全面地深入瞭解設計。

這些只是 BricsCAD 機械　用於二維設計與繪圖、裝配檢驗與驗證以及鈑金設計的工具集的部分功能。BricsCAD V25 為 BricsCAD 機械使用者提供了更多的功能。您可以在這裡查看所有新增和增強功能的完整概覽。如果您今天升級到 BricsCAD 機械　V25，您將節省高達 60% 的新授權費用！還在等什麼？立即升級至 BricsCAD Mechanical V25！
