使用 BricsCAD 機械 V25.2，您可以無縫地將 3D 模型轉換為鈑金設計、驗證和優化裝配，並高效地創建 2D 文件。由於 BricsCAD 機械 與其他 CAD 軟體的互操作性，您可以使用同事或客戶提供的模型執行這些工作流程，而這些模型最初並非在 BricsCAD 中建立。以電器櫃為例，我們來看看如何使用！
使用 BricsCAD Communicator 輕鬆匯入模型

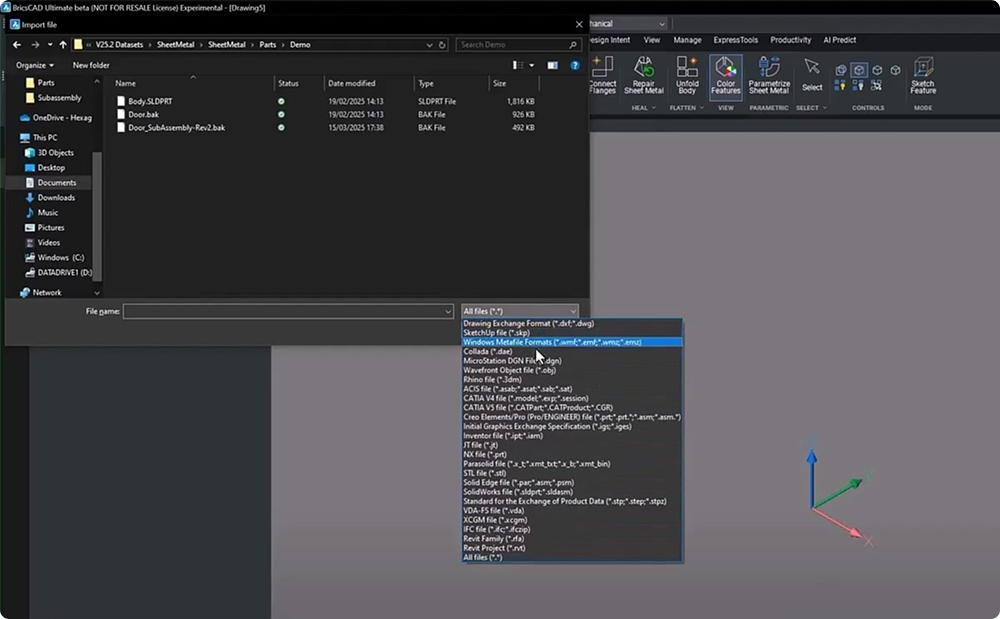

Communicator for BricsCAD 可讓您匯入和匯出跨主要 CAD 格式的 3D 資料，提供高品質的轉換，並將錯誤減至最低。當我們匯入櫥櫃主體的檔案時，BricsCAD 將其識別為實體。
將 3D 實體轉換為鈑金模型

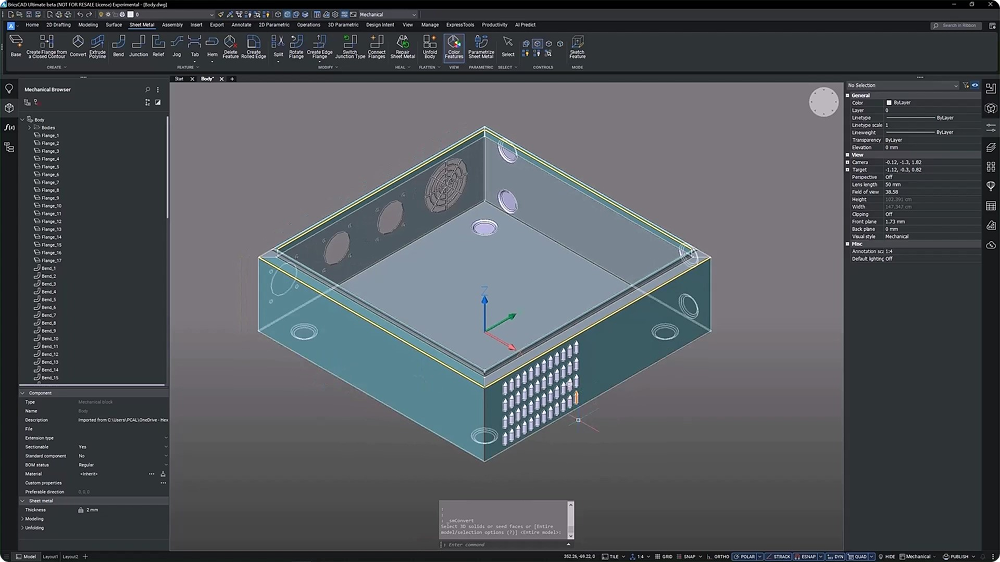

使用功能列中的轉換為鈑金工具或輸入 SMCONVERT 指令。只需幾下點擊，BricsCAD 就能自動將 3D 實體轉換為鈑金模型，大幅縮短設計時間並提昇效率。
輕鬆更換作形特徵

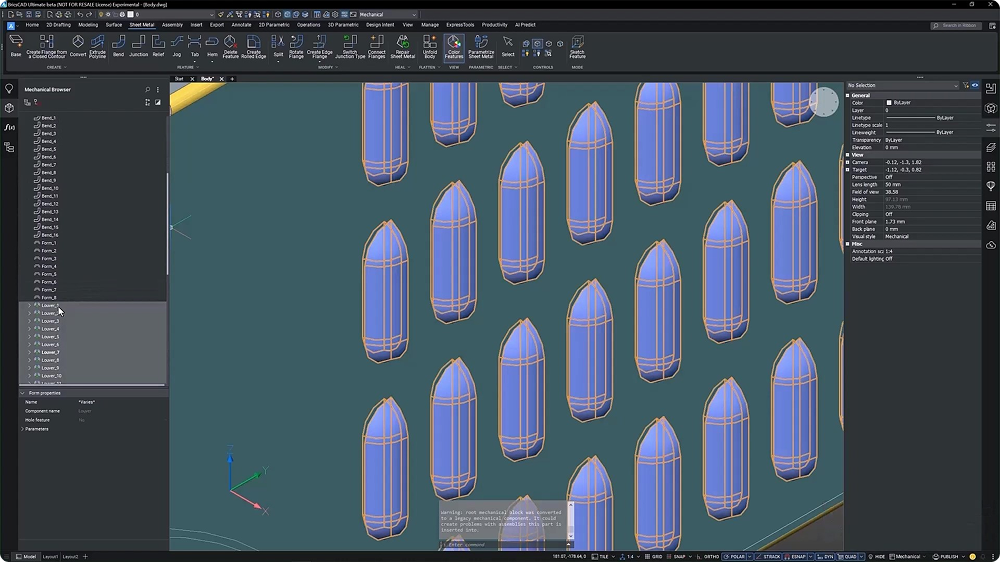

SMREPLACE 指令可讓您取代表格功能。您可以選擇從各種常用的特徵類型中取代特徵。在這個範例中，我們選擇了百葉窗。我們進一步簡化了流程，一旦您選擇了替換特徵，BricsCAD 就會顯示選項，讓您用所選的特徵替換所有類似的作形特徵。
建立鈑金模型的 2D 文件

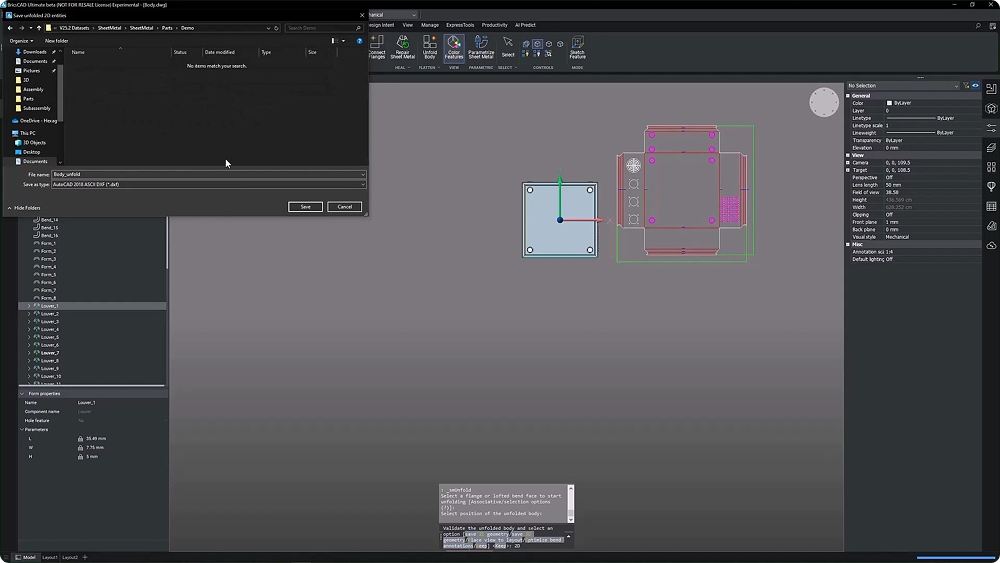

使用 SMUNFOLD 指令，您可以快速建立 3D 鈑金模型的 2D 表示。當您將 2D 表示法儲存為 DXF 或 DWG 檔案時，BricsCAD 會以 2D 展開的圖面建立單獨的圖面檔案。
直觀地建立 3D 裝配模型

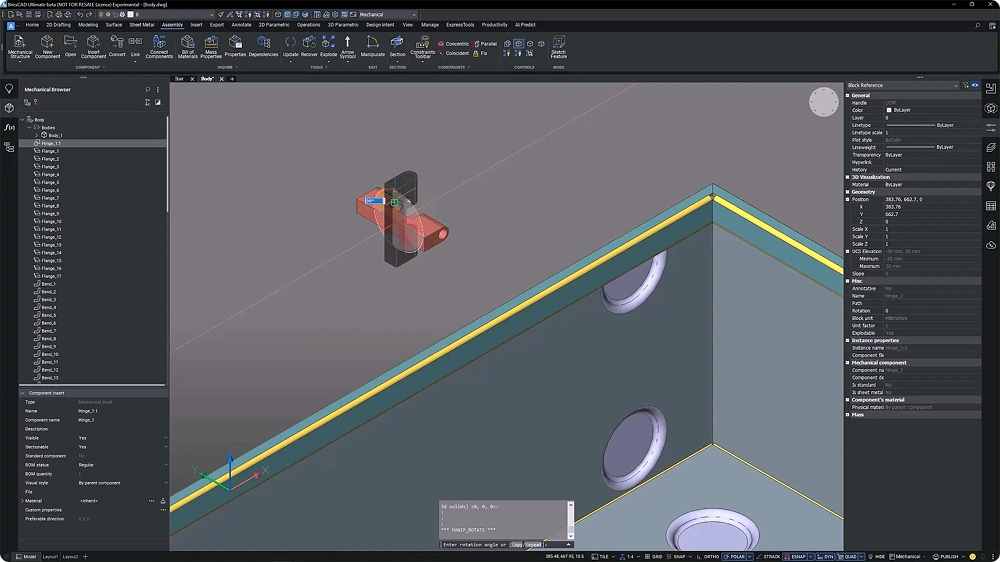

「操控器」等工具可讓您插入所需的組件，並輕鬆將其移動到位。

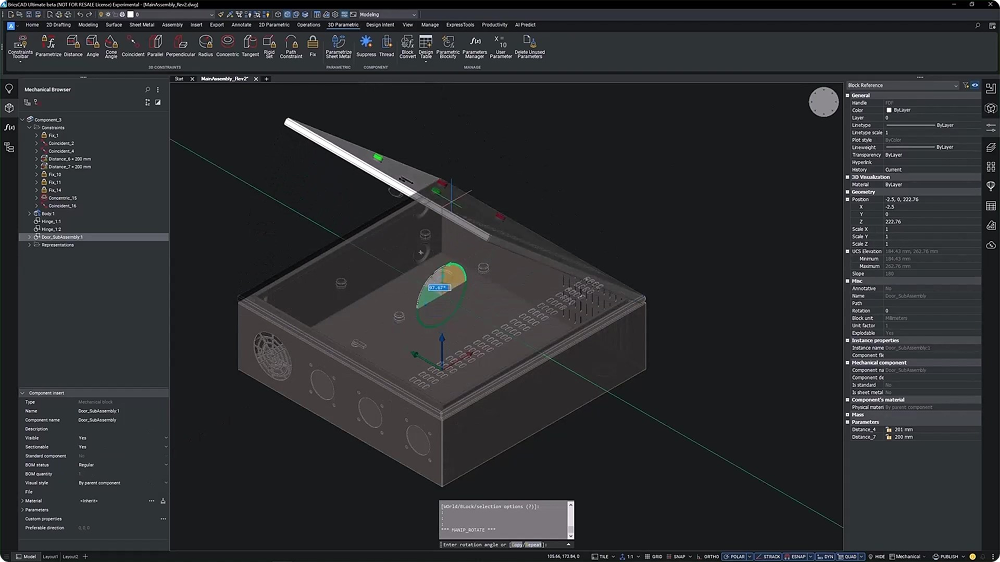

BricsCAD 機械 的約束工具集可協助您建立精確且運作良好的模型 - 提供精確的組裝表示，也可讓您在模型上精確地進行 DFMA 研究和參數分析。
評估不同物件集之間的互動性

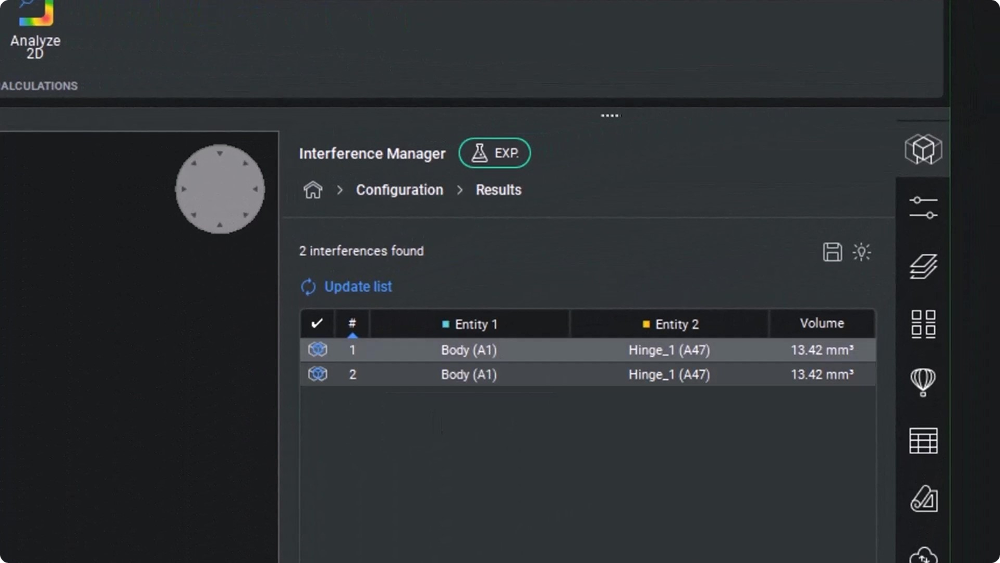

透過干涉檢查功能的詳細分解，管理單一組裝中的多個零件變得容易。此功能是專為強化您的工作流程而設計的強大工具，可提供全面的概觀，讓您知道每個元件都已在設計流程中計算在內。

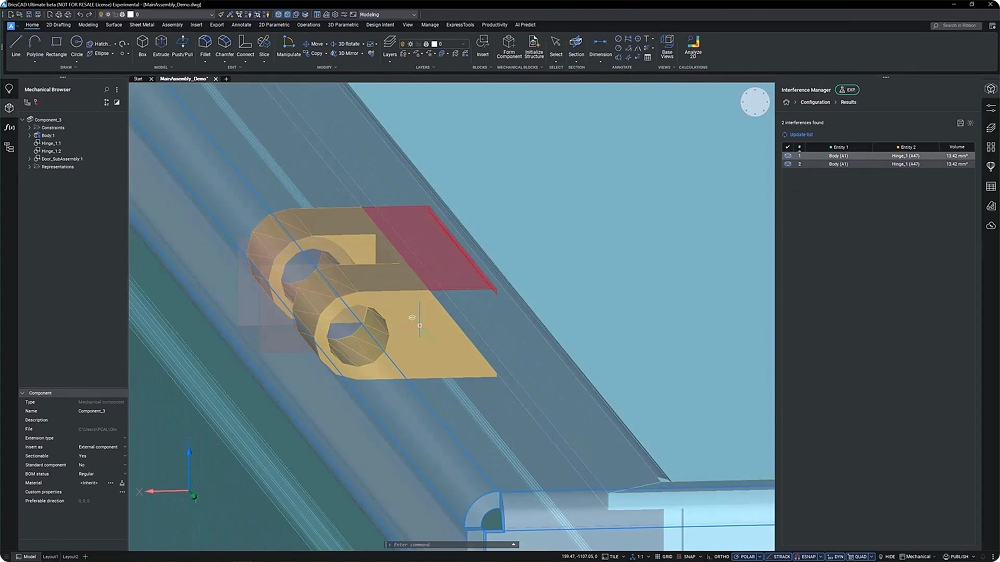

它可以計算干涉量，精確評估空間衝突，並清楚呈現結果。它會列出在「機械瀏覽器」中出現的圖塊和實體名稱，並使用三色代碼系統突出顯示干涉區域。

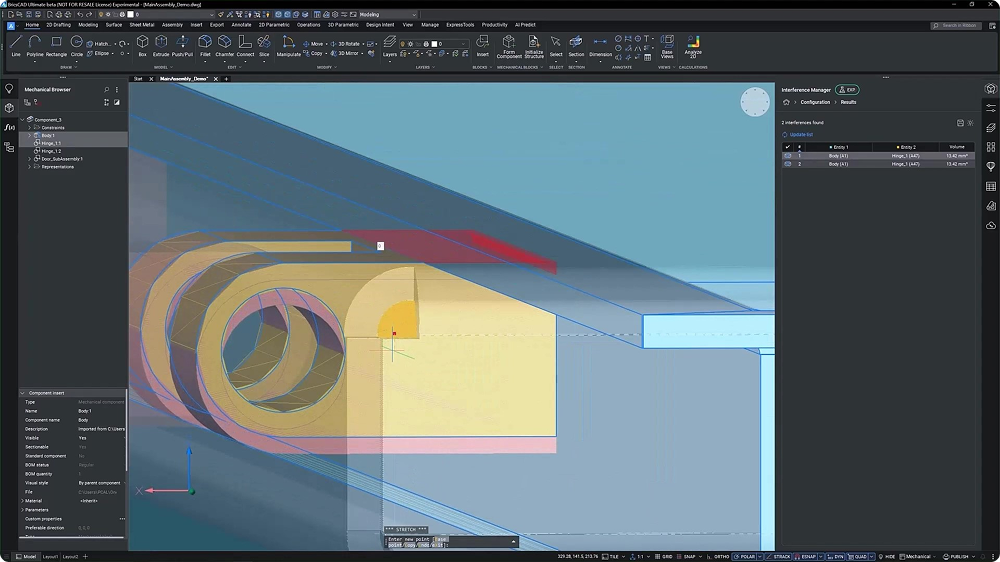

如果您進行調整，系統就會更新，反映即時的變更。這個立即的回饋迴圈可以幫助您更快地迭代，並持續改善您的設計。

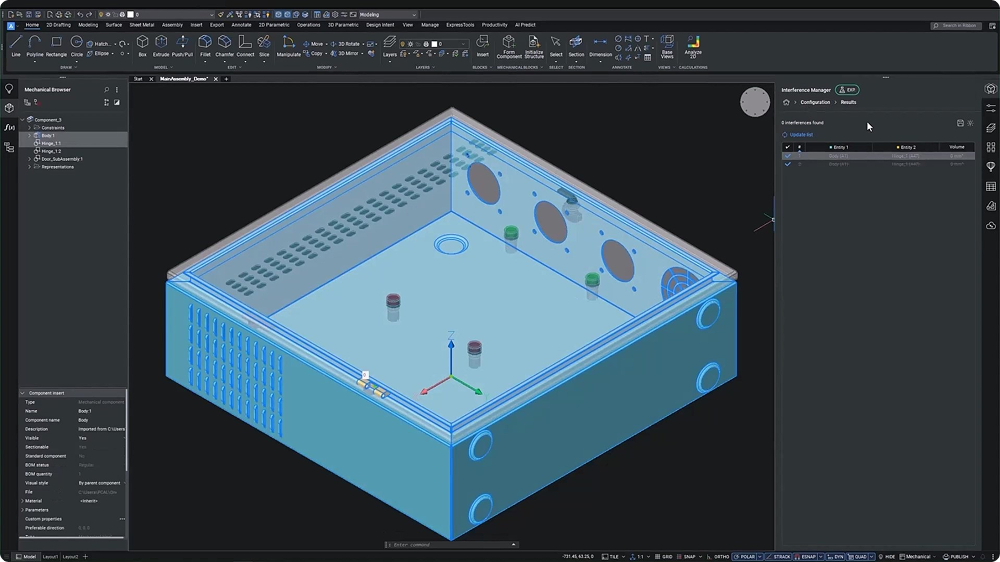

在這個範例中，您可以看到我們成功地解決了門關閉配置中鉸鏈周圍的干涉。現在，讓我們看看當門打開時，它們是如何互動的。

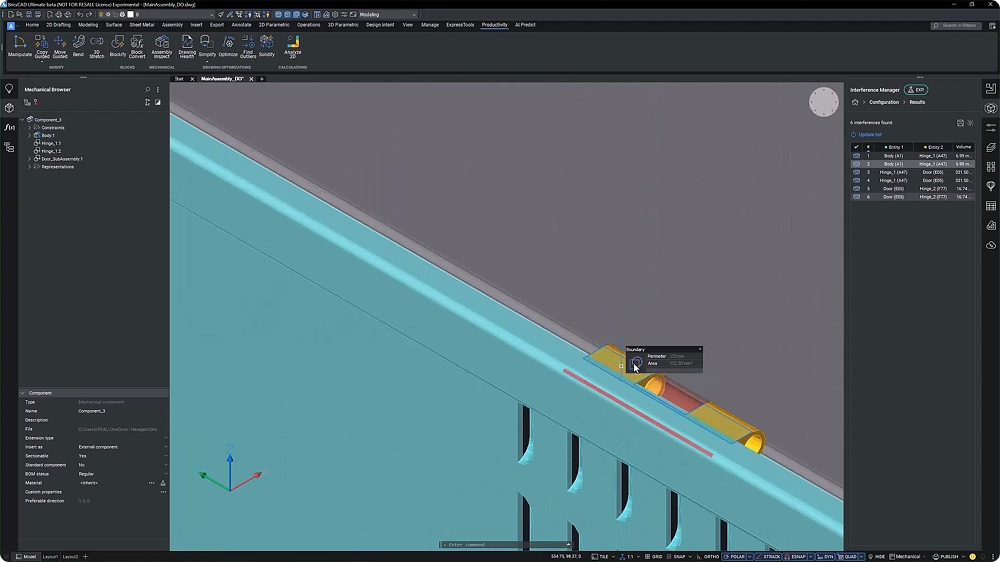

結果顯示，在門開啟的配置中，鉸鏈會干涉幾個零件。在這種情況下，移動鉸鏈並不能解決干涉問題，這表示可能需要重新設計。

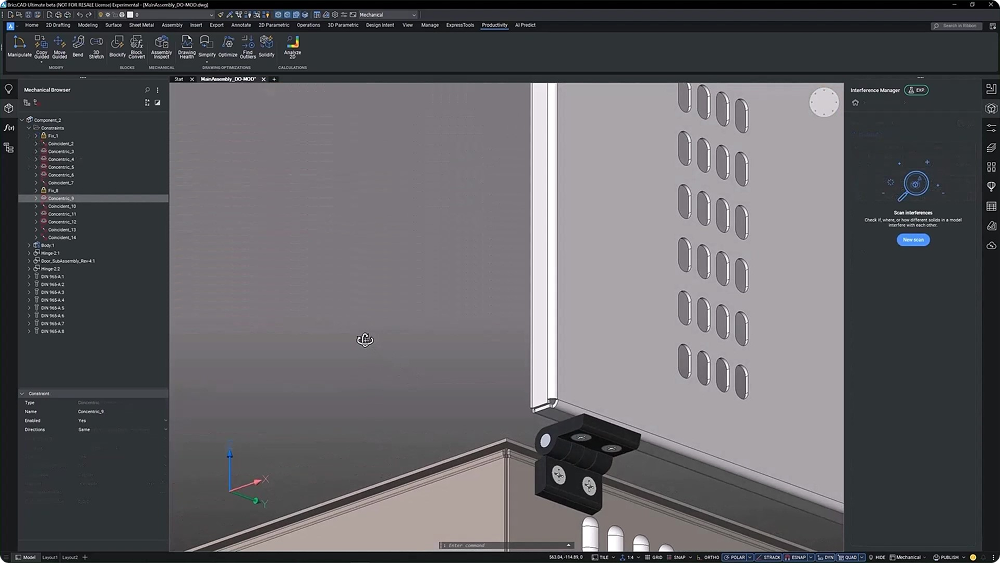

因此，我們重新設計了採用外部鉸鏈和扣件的櫥櫃。當我們重新檢查時，可以看到外部鉸鏈在門打開時與櫥櫃沒有干涉。
評估模型的可裝配性

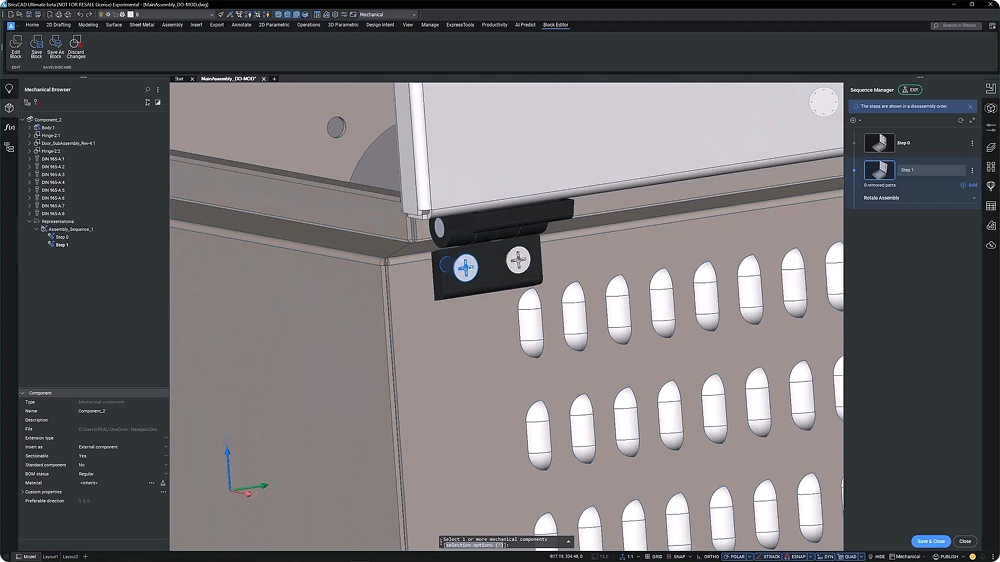

完成干涉檢查後，我們會檢查模型的可組裝性，為 DFMA 研究做準備。BricsCAD 機械 V25.2 中的 BMSEQUENCE 指令具有直觀的介面和更高的效率，只需用戶輸入最少的資料即可排序裝配 - 節省時間並減少輸入錯誤的可能性。導覽到新的 BMSEQUENCE 面板，建立您的序列、選取物件，並按正確的建立順序排列。
DFMA 裝配檢查

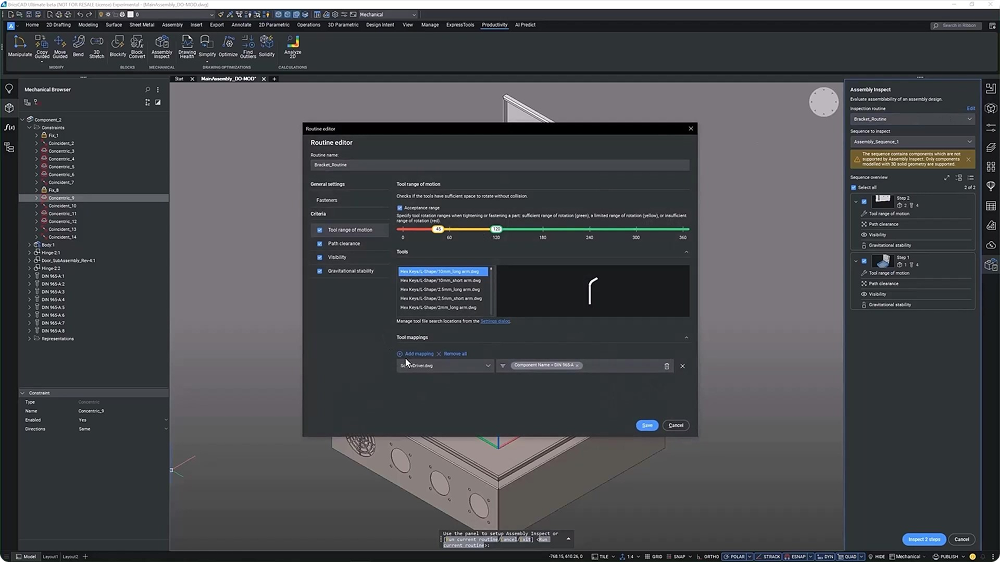

BMASSEMBLYINSPECT 工具功能多樣，使用方便，可讓您優化和驗證裝配的不同方面。

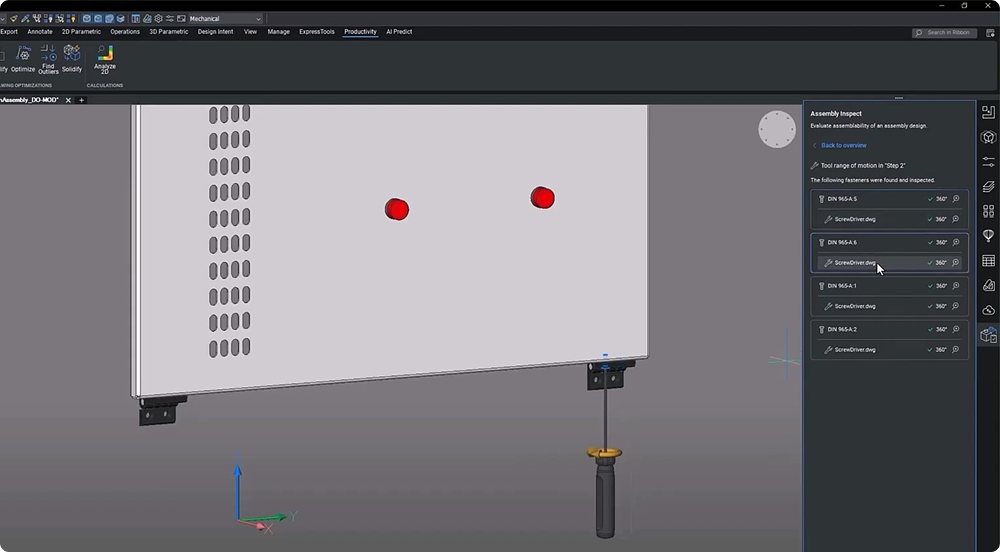

工具活動範圍功能可評估工具是否有足夠的操作空間，並檢查每個扣件是否有足夠的空間讓指定的工具進行處理。

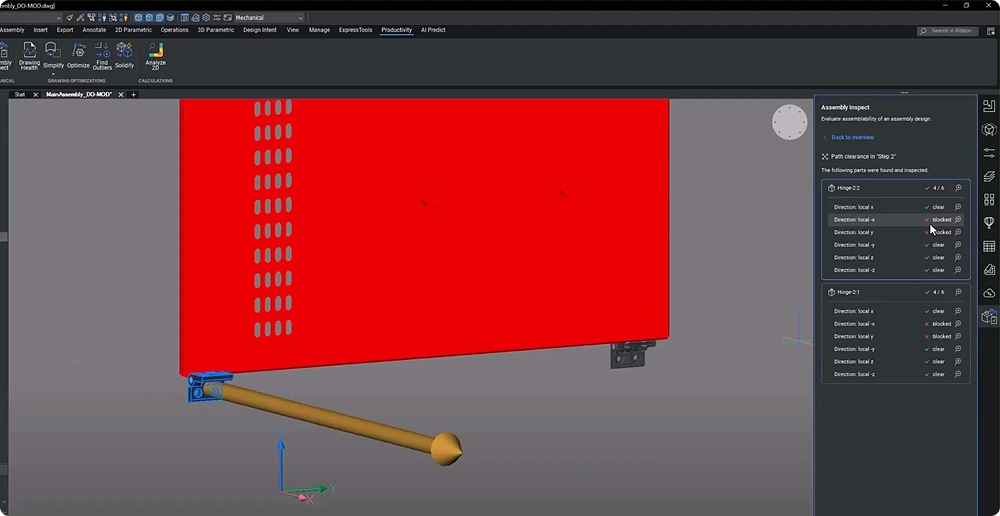

路徑間隙功能會評估您在目前步驟中是否能輕鬆插入或移除每個零件或扣件而不會發生碰撞。此功能會考慮沿三個局部軸的六個可能方向的移動 - 正向和負向的 X、Y 和 Z。

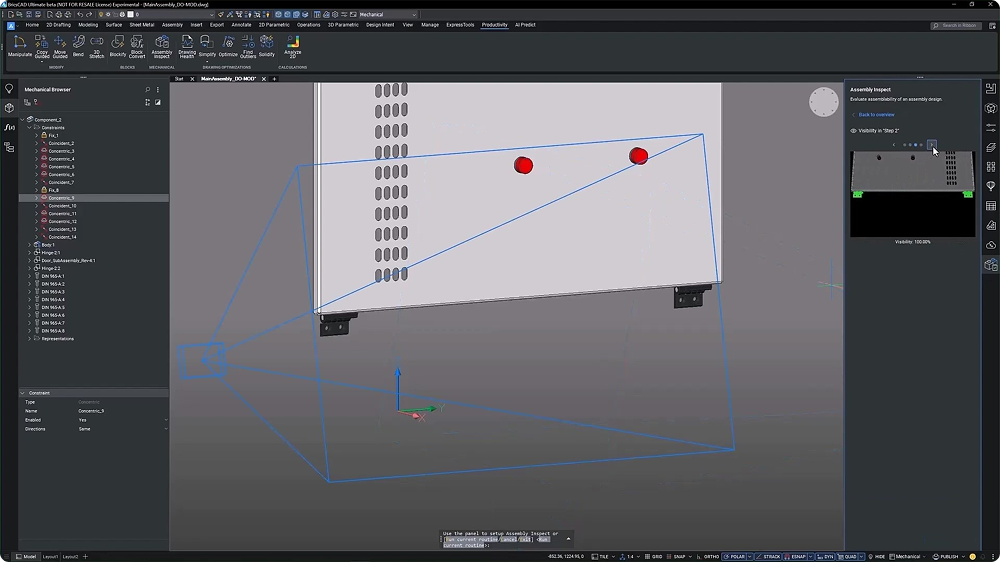

可視性評估可從使用者定義的觀點評估作用中零件的可視性。操作員視點由到組裝中心的距離和 XY 平面內的角度決定。

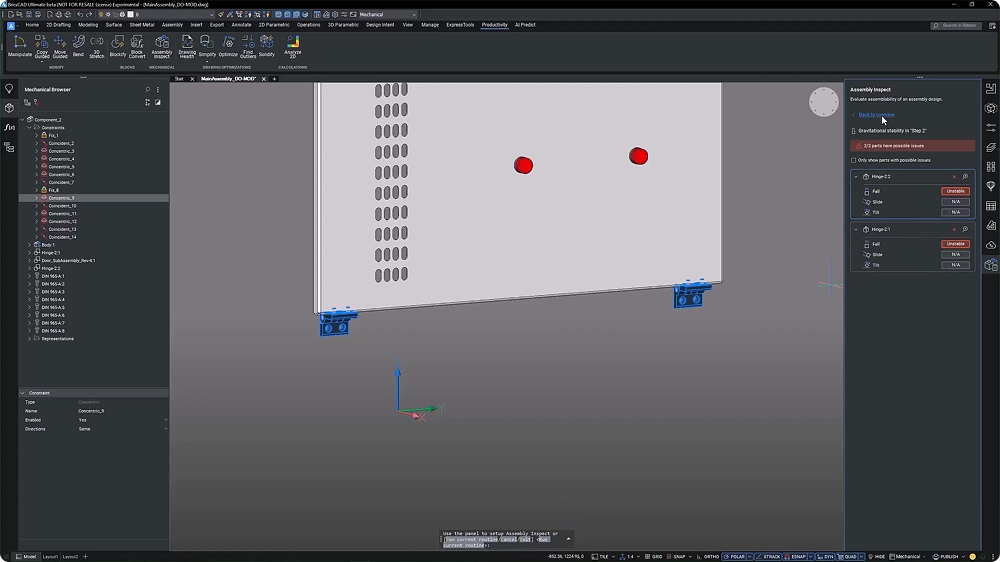

重力穩定性函數使用三個標準評估當前步驟的每個部分的重力穩定性：墜落、滑動和傾斜。
產生和更新圖面視圖

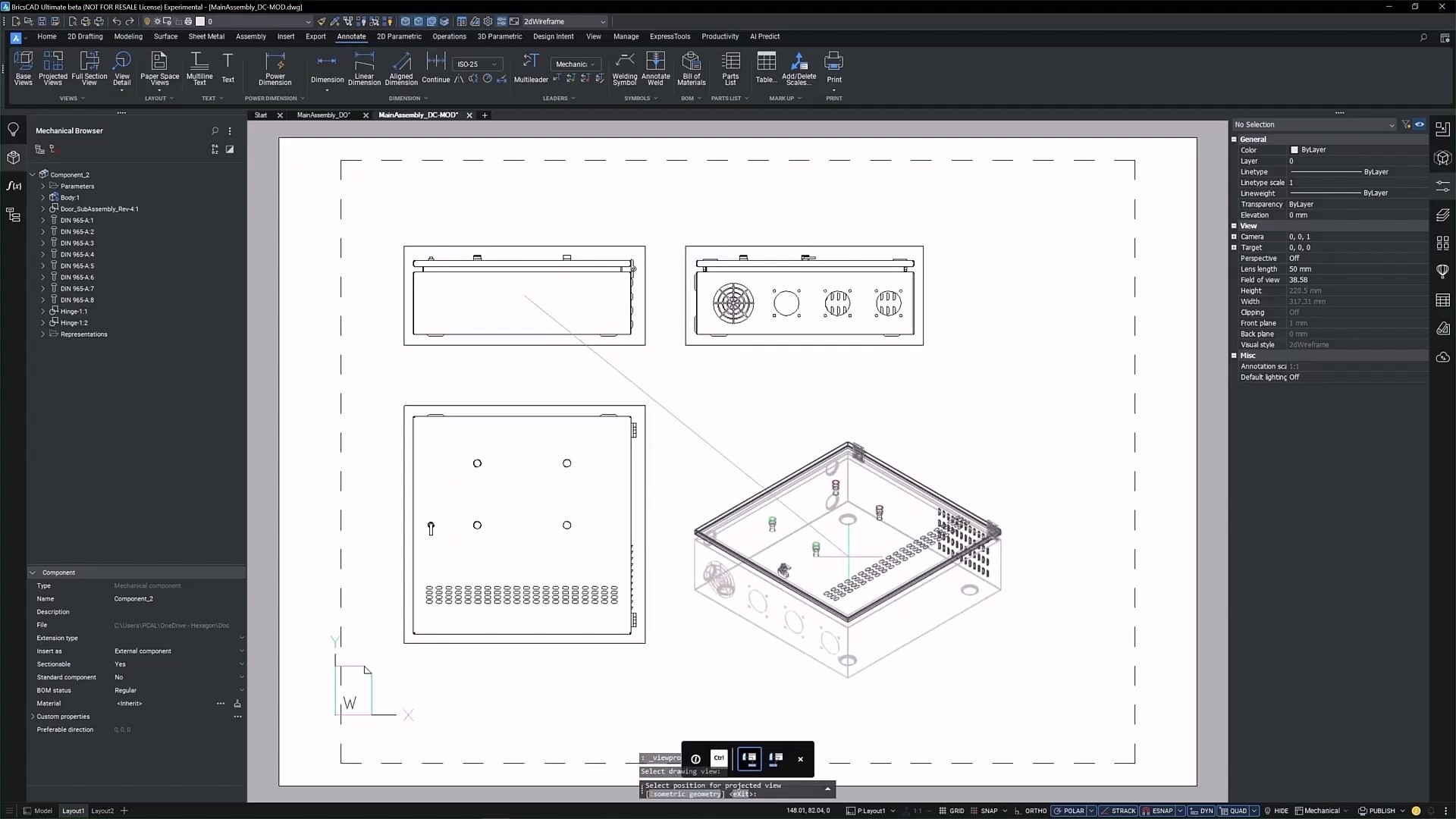

BricsCAD 機械 提供工具，可從圖紙空間中建立的 3D 模型產生和更新圖面視圖。您也可以為它們加上註解，以建立全面的文件。例如，VIEWBASE 可讓您建立一般排列圖。此指令可讓您在圖紙空間配中建立關聯式正交和等距視圖。

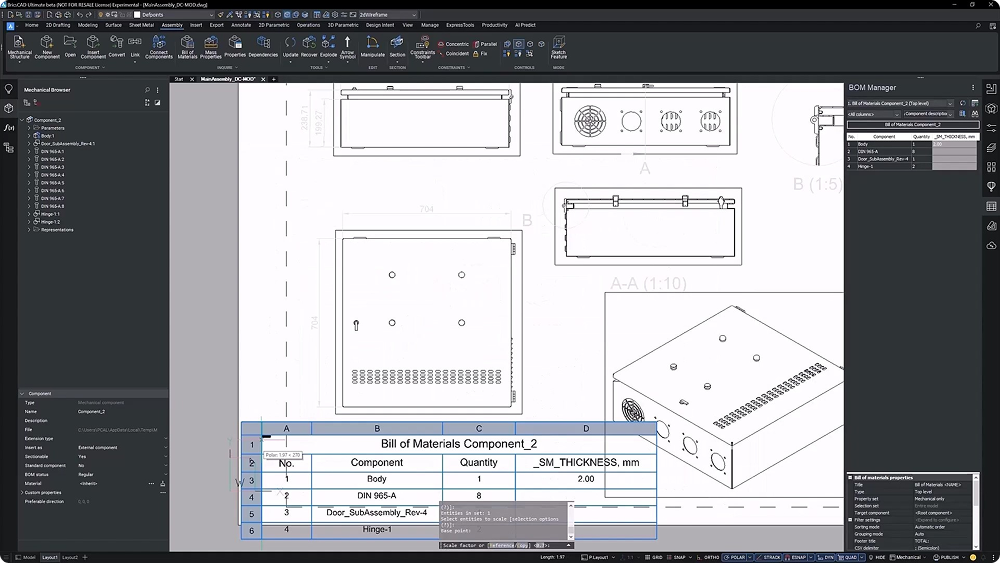

您也可以建立橫截面和細部視圖，以加強文件的清晰度和設計的特定區域。草稿品質的視圖可更快速產生，而高品質的檢視則可提供精確的呈現。您可以根據文件需求在這些設定之間切換。使用「物料清單管理員」面板輕鬆產生完全關聯的物料清單，有效地建立和自訂您的物料清單。
當您使用 BricsCAD 機械 V25.2 中的最佳化與自動化工具時，您將可大幅提升鈑金設計到生產的工作流程，並提高專案的精確度。
