BricsCAD^® BIM の BIM化機能って？

BricsCAD BIM は、DWGベースで 3D の BIM ができる製品です。

BricsCAD BIMには、3D のモデルを BIMで使用するためにある程度自動で諸々を設定してくれる便利な BIM化（_BIMIFY）コマンドというものがあります。カタカナ表記だと「ビミファイ」になるでしょうか。

この機能がどういうものかというと、例えば開いている建物モデルに対して、断面図や立面図のビューを生成し、A.I パワーによって構造/MEP のプロファイルや空間位置をいい感じに分類・割り当てしてくれます。

この「いい感じに」というところが手間を減らすための強化を随時行っている BricsCAD の肝の部分になります。😉

プロファイルは BIM のオープンなフォーマットである IFC の分類モデルに従って行われます。BricsCAD BIM は、IFC ファイルの 2X3, 4, 4X1 に対応していて、マイナー＆メジャーのアップデートを重ねる毎に対応の内容を強化していっています。

BIM化（_BIMIFY）の適用例

下イメージにある3Dの建物モデルに対して BIMI化を適用してみます。

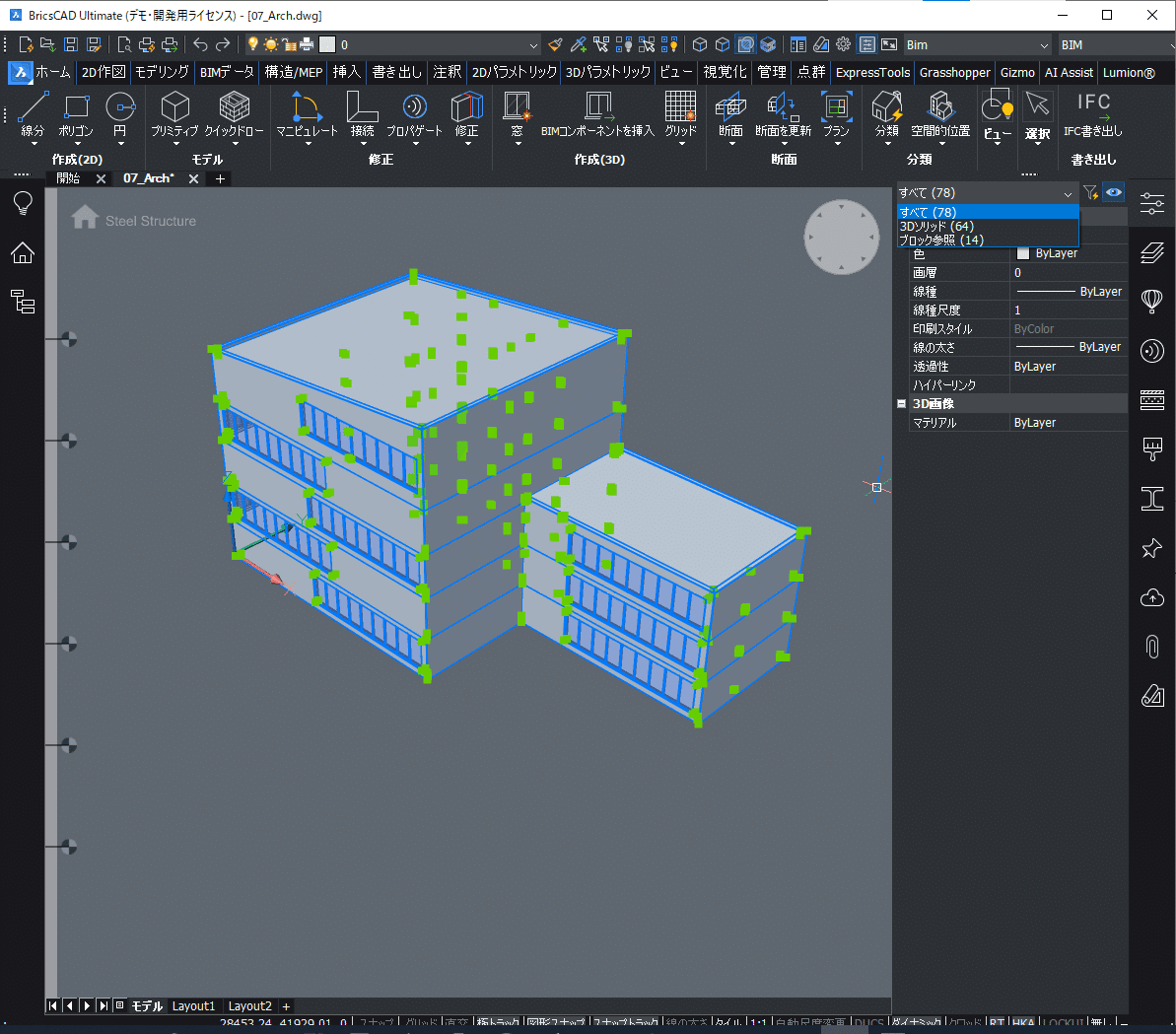

3D の建物モデル

BIM化コマンドを実行してBIM化のパネル上で適用する内容をセットしてから、適用ボタンをクリックします。

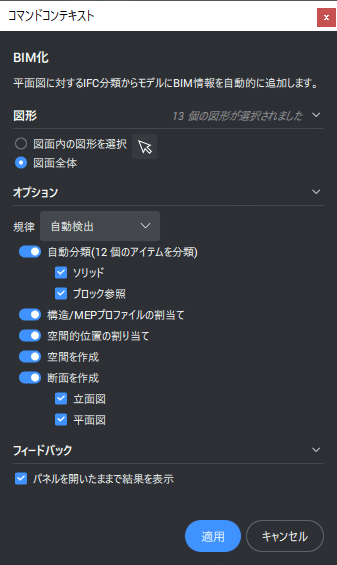

BIMIFYコマンドのパネル

コマンドラインのメッセージや、パネル上に変換の進捗が表示されますので見ながら待ちます。適用するモデルのサイズや PC の性能によってはそれなりに時間がかかりますので、一旦休憩時間をとっても良いかもしれません。（このモデルだと1分程度で適用されます。）

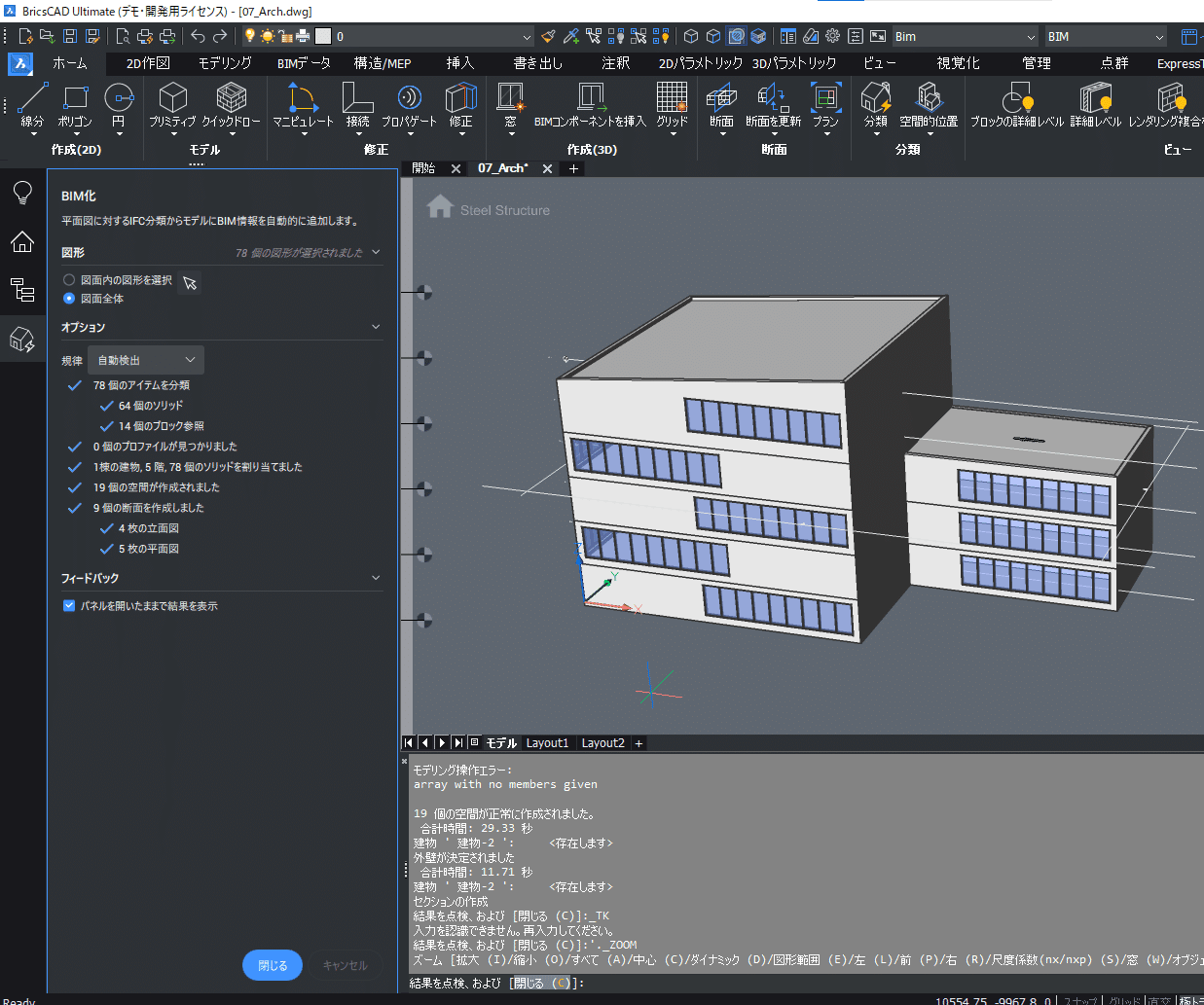

BIM化が終わった状態

適用結果はパネル上でも確認できます。

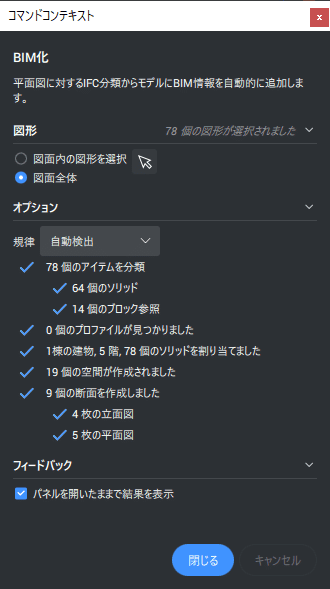

BIM化の結果
建物の認識状態や空間・立面・断面などの
認識によって作成された内容が確認できます。

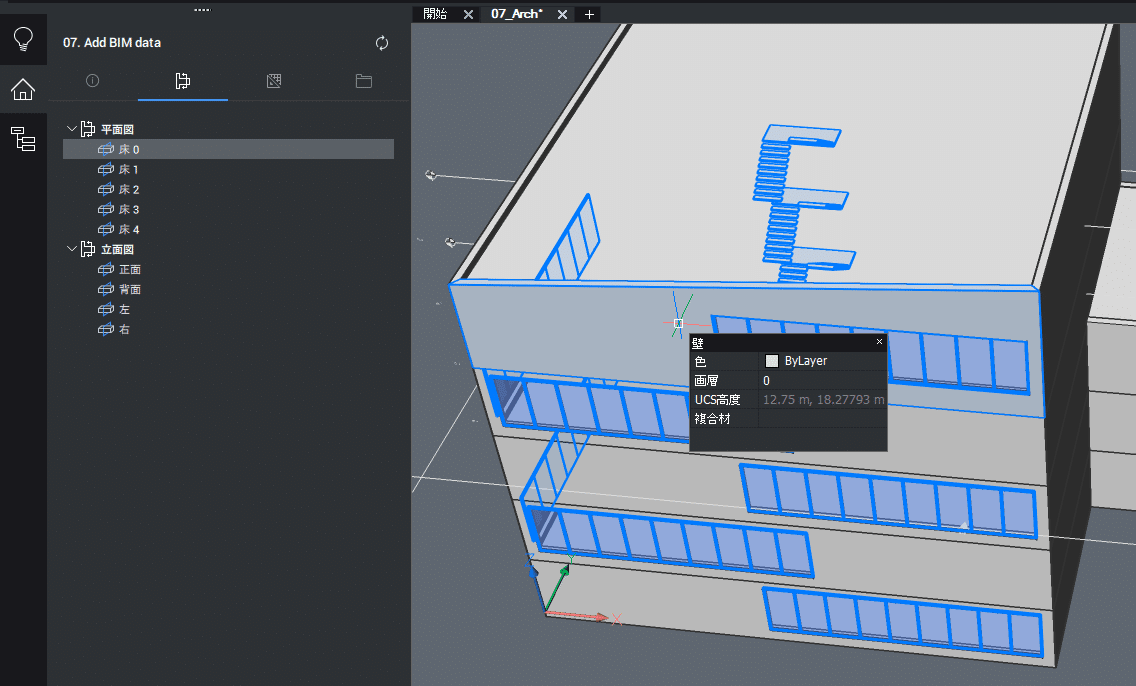

BIM化コマンドにより、各フロアの床面毎の平面ビュー（5階分）と建物の立面ビュー（4方向）が作成されたので、簡単に切り替え表示できるようになりました。（作図領域の横に出ているのはストーリーバーというナビゲーション機能です。）

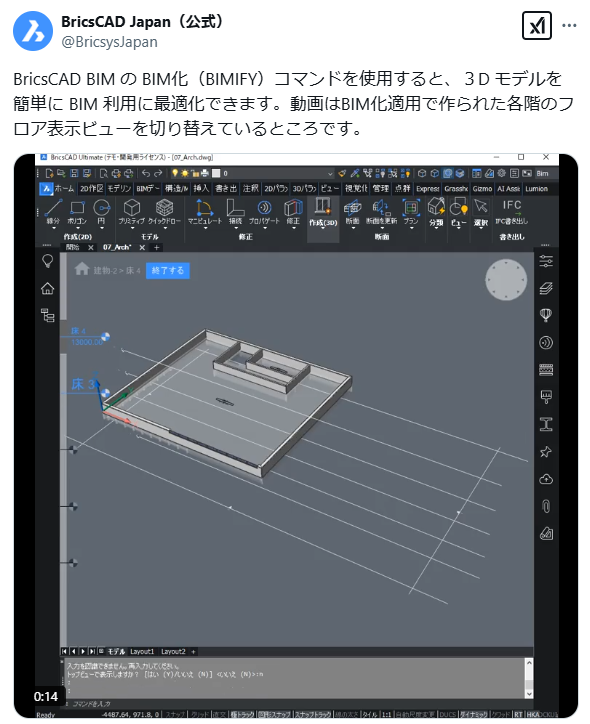

　BricsCAD Japan X公式

立面のビューは、建物内に移動すれば断面の面として利用できます。

モデルは、床や窓など部材として認識される形に変換されています。

BIMプロジェクトブラウザとモデルのプロパティ表示

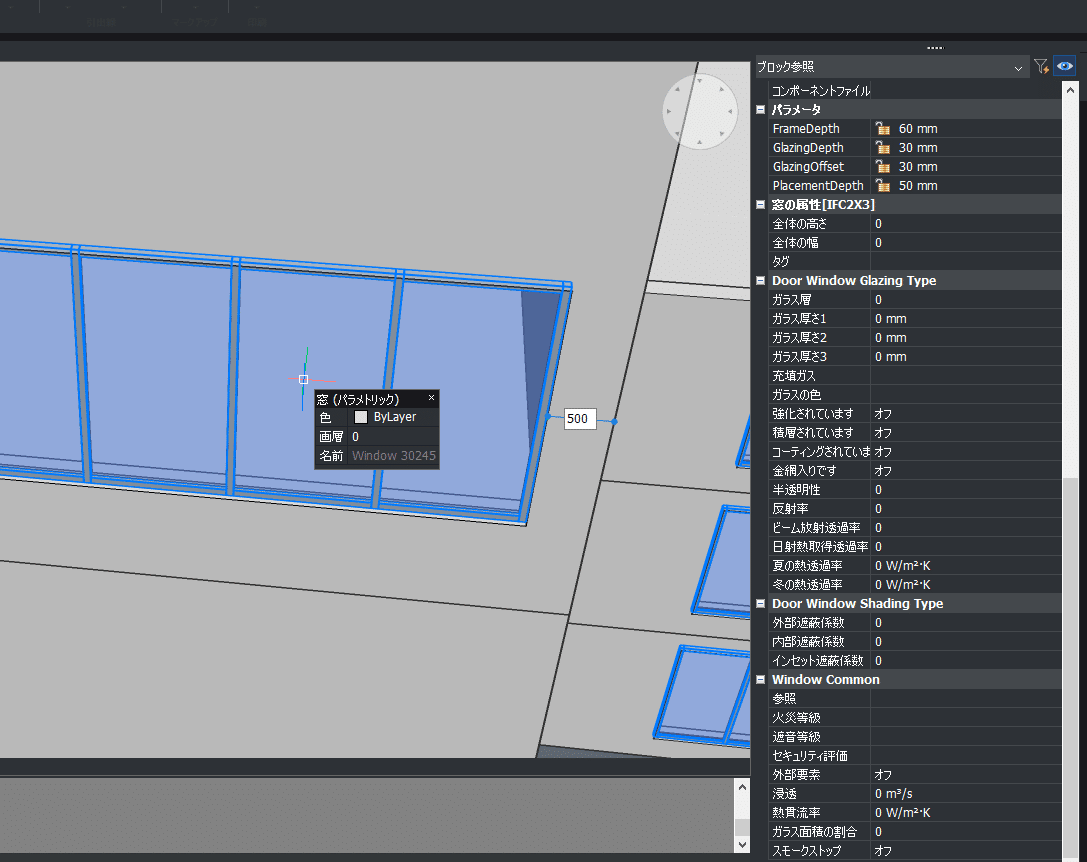

BIM化された窓のプロパティ
BIMに関連した項目が付加されていることがわかります。

BricsCAD BIM も体験できます！

BricsCAD の体験版は、Ultimate という最上位グレードにて動作するため、BricsCAD BIM も使用できます。インストール後30日間フル機能を試用できますので、ぜひ DWGベースの BIM による ワンプラットフォームの利便性をご体験ください。

体験版ダウンロードのしかたは、こちらの記事をごらんください。
