Unabhängig davon, ob Sie ausschließlich in 2D arbeiten oder Ihre Projekte die Erstellung von 2D-Zeichnungen aus 3D-Modellen erfordern, ist die Fähigkeit, Daten effizient einzugeben, zu verarbeiten und zu erstellen, von entscheidender Bedeutung. Daher haben wir BricsCAD V25.2 um zahlreiche Leistungs- und Produktivitätsverbesserungen für die 2D-, 3D- und Publizierungs-Arbeitsabläufe von Zeichnern erweitert. Lesen Sie weiter, um zu erfahren, wie diese Verbesserungen Ihre Arbeitsabläufe produktiv steigern!
Einfachere Bearbeitung von Polylinien
Wir haben die Arbeit mit Polylinien in BricsCAD V25.2 vereinfacht. Sie können jetzt eine Polylinie von einem Bogen wieder in eine einzelne Linie umwandeln - auch wenn sich ein Scheitelpunkt in der Mitte befindet - indem Sie die STRG-Taste und den mittleren Griff verwenden, sodass die Arbeit mit Polylinien schnell und einfach ist!

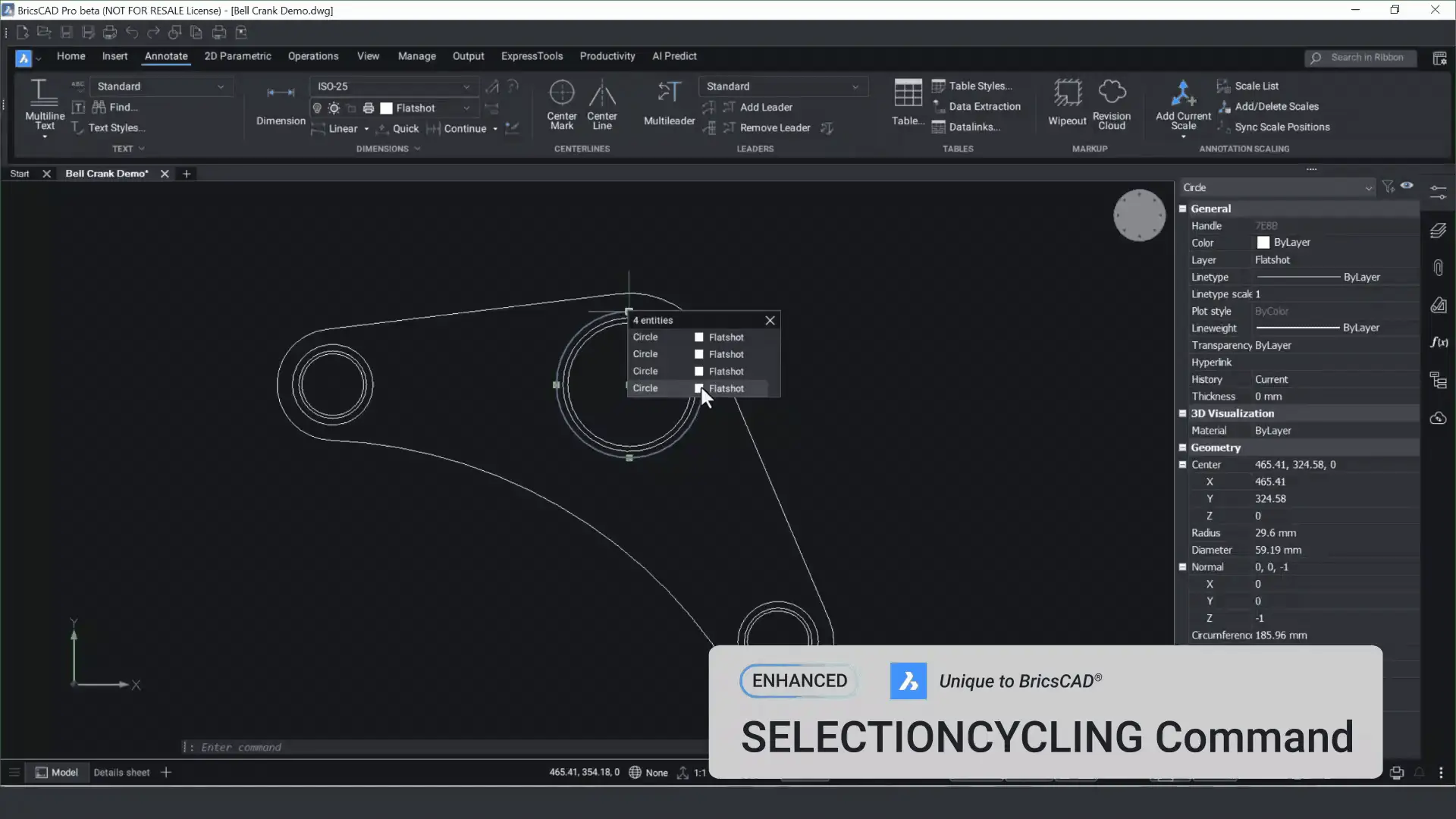

Verbessertes Blättern in der Auswahl
Wir haben dem Dialog "Auswahl blättern" eine neue Funktion hinzugefügt. Während Sie immer auf ein Element klicken konnten und im Dialog überlappende Elemente angezeigt wurden, können Sie mit BricsCAD V25.2 jetzt mehrere Auswahlen mit den Strg- oder Umschalttasten treffen. Wenn Sie außerhalb des Dialogs auf eine andere Maustaste klicken, wird die Auswahl im Modellierungsfenster beibehalten, sodass Sie überlappende Geometrie schnell erkennen können.

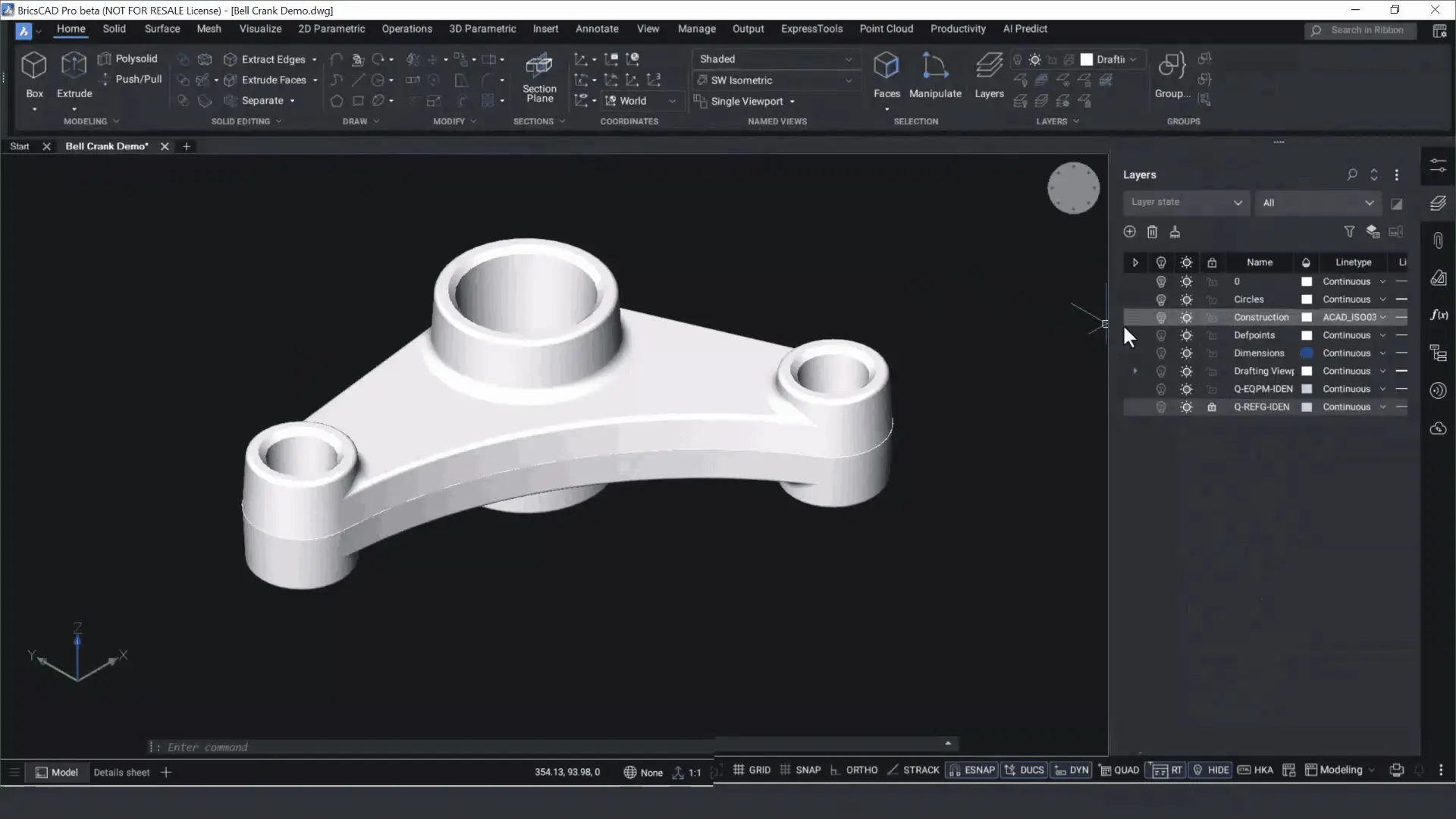

Isolieren von 2D-Objekten bei der Orbitdrehung
Diese Funktion ist ein direktes Ergebnis von Kundenanfragen! Benutzer von BricsCAD V25.2 profitieren von der Möglichkeit, 2D-Objekte bei der Orbitdrehung zu isolieren. Sie können die Umschalttaste drücken und auswählen. Wenn Sie den Befehl zur Orbitdrehung gedrückt halten, können Sie die ausgewählten Objekte isolieren und so Ihrem Arbeitsbereich mehr Übersichtlichkeit verleihen.
Ausführlicherer Dialog DWG Health
In früheren BricsCAD-Versionen konnten Sie die Aufgaben anzeigen, die Sie in Ihre benutzerdefinierte Routine aufgenommen hatten, aber keine Routinebeschreibung sehen. Mit dem neuesten Update haben wir es einfacher gemacht, eine Beschreibung der Funktionsweise dieser Routinen zu sehen. Jetzt können Sie eine Beschreibung der Routine sehen, ohne den Dialog öffnen zu müssen. Was in der Routine passiert, ist also von Anfang an viel klarer.
Verbesserte Parität mit anderen CAD-Plattformen durch den Plansatz-Manager
Sie können jetzt 3D-Modellansichten direkt über den Dialog Plansatz-Manager öffnen. Wenn Sie eine zusätzliche Ansicht des Modells erstellen, speichern Sie die Ansicht. Wenn Sie zur Registerkarte "BlickVon" zurückkehren, können Sie eine isometrische Ansicht erstellen, während Sie die zuvor erstellte Ansicht beibehalten.
Nachdem Sie die Datei gespeichert und zum Plansatz-Manager zurückgekehrt sind, aktualisieren Sie die Ansichten unter der DWG-Datei, und Sie werden sehen, dass Sie mit einem Doppelklick auf die von Ihnen erstellte Ansicht zugreifen können.

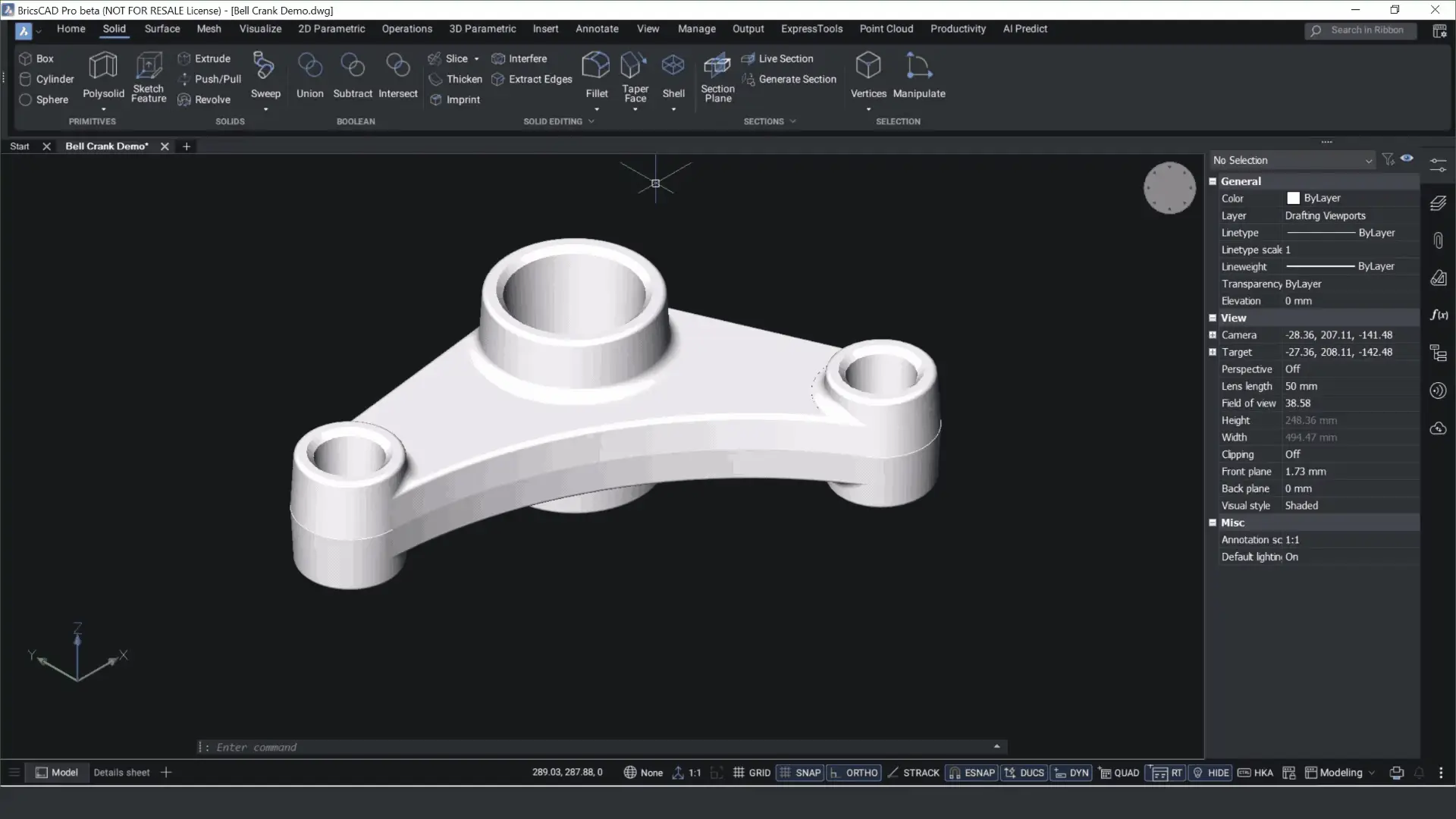

Isolieren von 3D-Objekten bei der Orbitdrehung
Sie können 2D- und 3D-Objekte bei der Orbitdrehung isolieren, wodurch die Unordnung in Ihrer Modellierungsumgebung reduziert und das Rendern und Verwalten vereinfacht wird. Mit der Umschalttaste können Sie mehrere Volumenkörper auswählen. Beim Drehen werden nur die ausgewählten Komponenten isoliert.

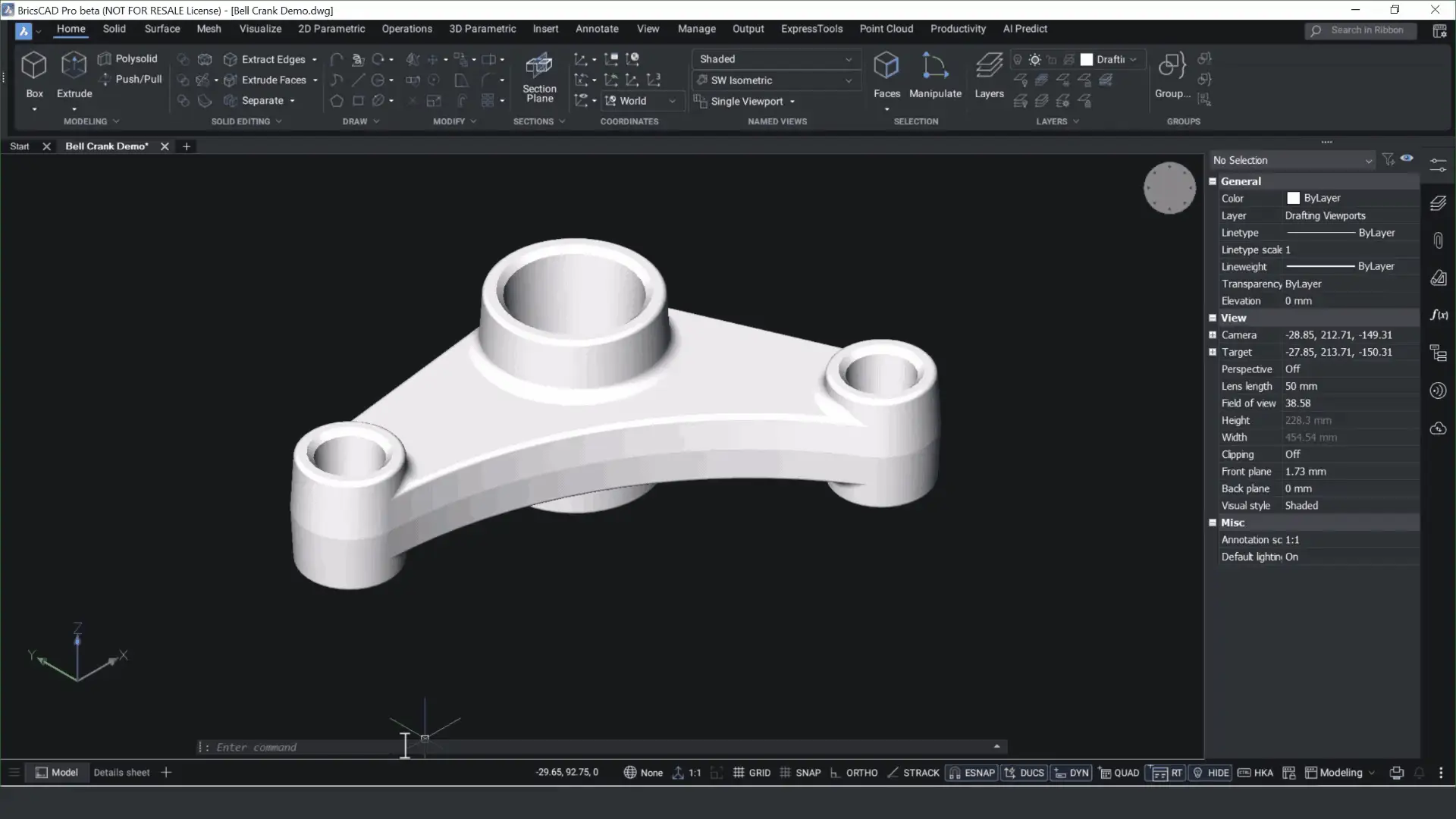

Höhere Genauigkeit mit dem Befehl KAPPEN
Der Befehl KAPPEN bietet jetzt mehr Genauigkeit. Bei Verwendung in BricsCAD V25.2 enthält es eine gestrichelte Linie, um die Visualisierung der Schnittebene und des Ergebnisses zu erleichtern.

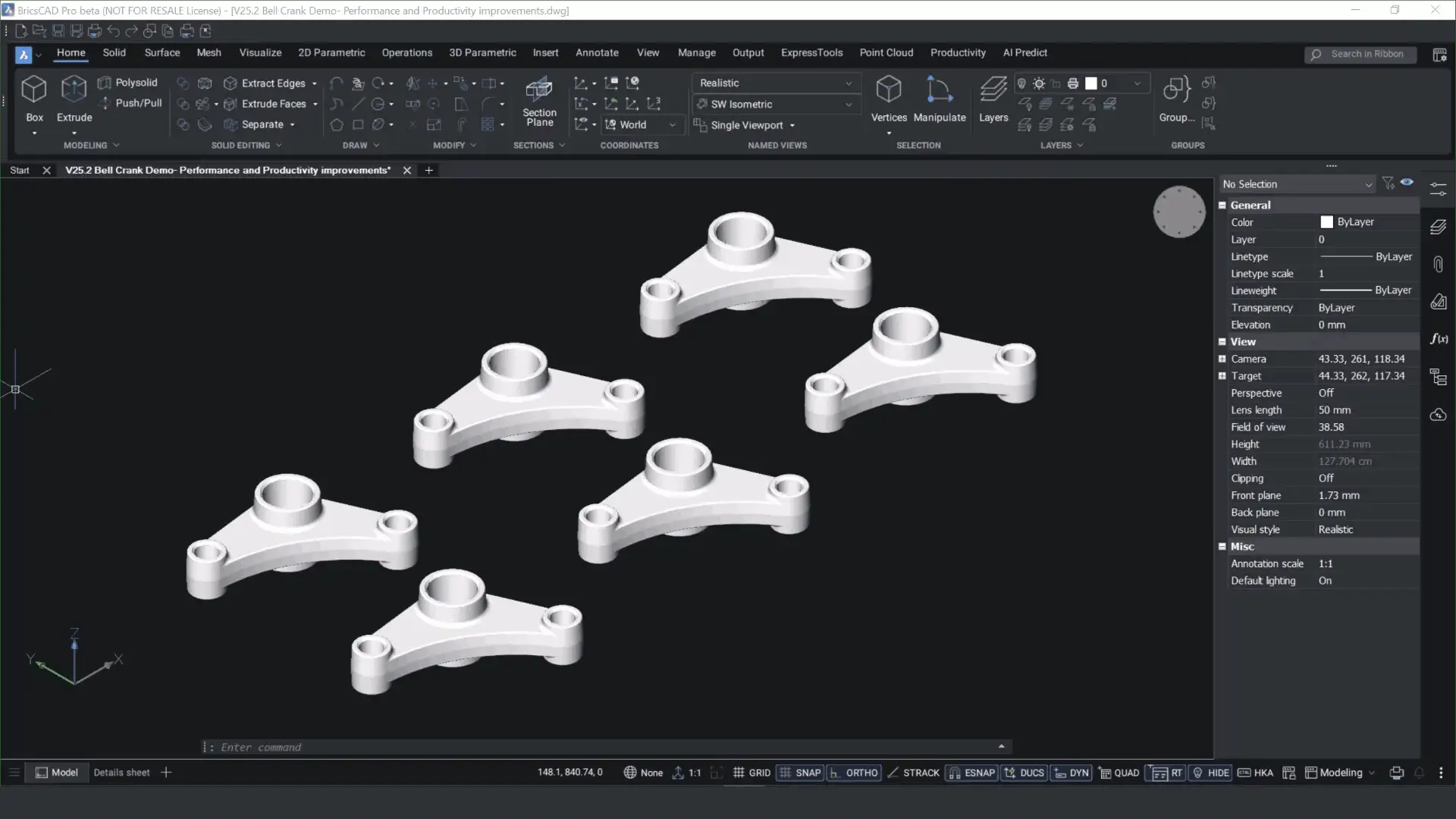

Verbesserte Leistung für Live-Schnitte
Wir haben die Gesamtleistung des Befehls LIVESCHNITT verbessert, sodass das Rendern bis zu 10-mal schneller ist als in früheren BricsCAD-Versionen. Sie erhalten jetzt Echtzeit-Feedback, wenn Sie das Modell durchschneiden und die Vorschau ziehen.
Verbesserte Zeichnungsausgabe mit GRUNDANS
In BricsCAD V25.2 haben wir die Art und Weise verbessert, wie der Befehl GRUNDANS eine Zeichnungsausgabe erstellt, wenn 2D-Zeichnungsansichten projiziert werden. Die Einstellung des Zeichnungsflags ermöglicht die Generierung der Zeichnungsansichten im Hintergrund. Wenn Sie den Wert auf drei setzen, ermöglicht dies die parallele Generierung von Zeichnungsansichten. Sie können die Einstellungen über die Systemoptionen aktivieren. Der Hintergrund-Thread sorgt für eine zuverlässigere Ausgabe des Befehls GRUNDANS, wodurch schnellere Zeichnungsansichten erstellt und die Geschwindigkeit der 2D-Ausgabe erhöht werden kann.
Verbesserter ABFLACH-Befehl
Wir haben den Befehl ABFLACH verbessert, um den Datenaustausch zwischen Teams zu vereinfachen. Wenn Sie Dateien von Drittanbietern importieren, können Sie schnell eine DWG-Datei aus dem Profil generieren und als Block oder externe Datei speichern. Wenn Sie aus einem 3D-Modell eine abgeflachte Ansicht generieren, können Sie diese in der Modellierungsumgebung skalieren.
Verbesserungen an MTEXT
Sie können jetzt die Formatübertragung verwenden, um Eigenschaften sehr schnell von einem Textelement in ein anderes zu kopieren. Mit BricsCAD V25.2 können Sie hoch- und tiefgestellte Zeichen zu Textelementen hinzufügen, und zwar alles im selben Dialog.
Einfacheres Publizieren von PDFs aus Einzelblattdateien
Viele Benutzer publizieren PDFs aus Einzelblattdateien, daher haben wir es einfacher gemacht, auszuwählen, welches Blatt Sie veröffentlichen möchten. Unter dem Dateinamen können Sie das Layout, den Blattnamen oder den Zeichnungsnamen im Dialog Plot erstellen. Nachdem Sie "Publizieren" ausgewählt haben, stehen Ihnen einige zusätzliche Optionen zur Verfügung. Wenn Sie die PDF-Datei erstellen, sehen Sie in der unteren rechten Ecke ein Symbol, das den Publizierungsmonitor anzeigt, damit Sie mehr Einblick in die Dauer und die verschiedenen Ausgabeoptionen haben. Außerdem können Sie den Auftrag zwischendurch abbrechen, wenn Sie mehrere Blätter drucken.
Besser vorhersehbare Ergebnisse bei der Publizierung von PDFs
Wir haben den Dialog Plot verbessert, um Ihnen beim Publizieren von PDF-Dateien besser vorhersehbare Ergebnisse zu liefern. Wenn Sie jetzt in den Systemoptionen die Option "Publizieren als PDF" auswählen, können Sie in die Eigenschaften gehen und auswählen, ob die PDF-Datei nach der Publizierung angezeigt werden soll. Wenn Sie die PDF-Datei auf Ihrem Desktop oder an einem anderen Dateispeicherort speichern, publiziert BricsCAD das Dokument sofort.
Entdecken Sie die 30+ neuen und verbesserten Funktionen in BricsCAD V25.2
Dies sind nur einige von vielen neuen und verbesserten Funktionen, auf die Sie sich in BricsCAD V25.2 freuen können. Eine vollständige Übersicht finden Sie hier.
Steigern Sie Ihre Produktivität durch ein Upgrade auf BricsCAD V25.2
Wenn Sie Ihre Produktivität steigern möchten, sollten Sie ein Upgrade auf BricsCAD V25\.2 durchführen, um von den neuen Funktionen und Verbesserungen zu profitieren, die Ihre täglichen Arbeitsabläufe effizienter machen, damit Sie besser und schneller arbeiten können!
